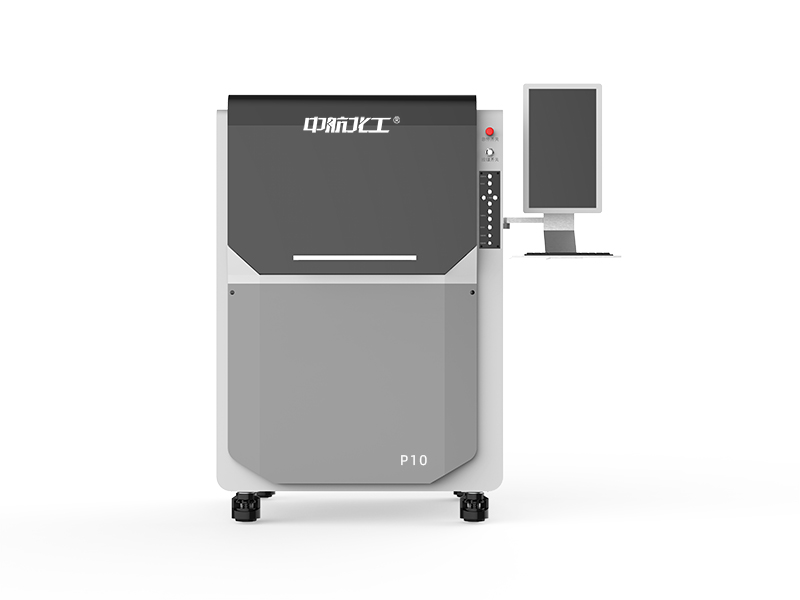

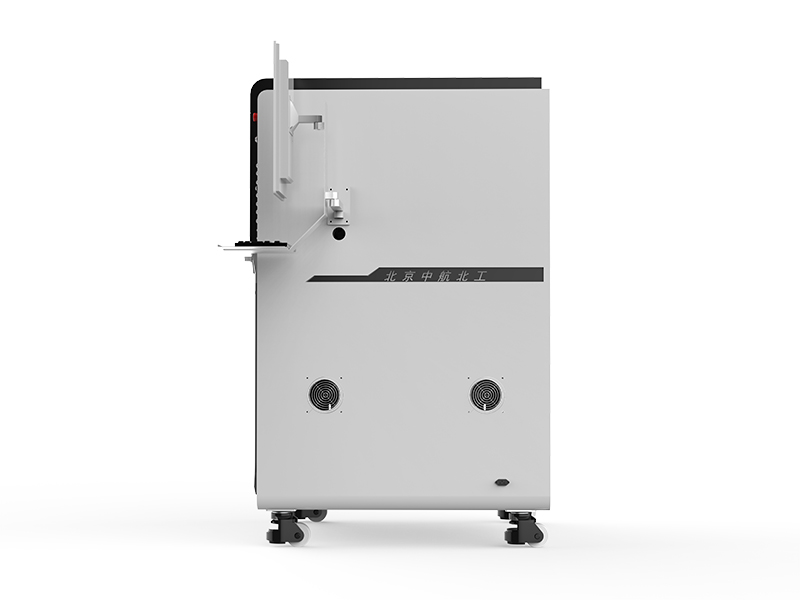

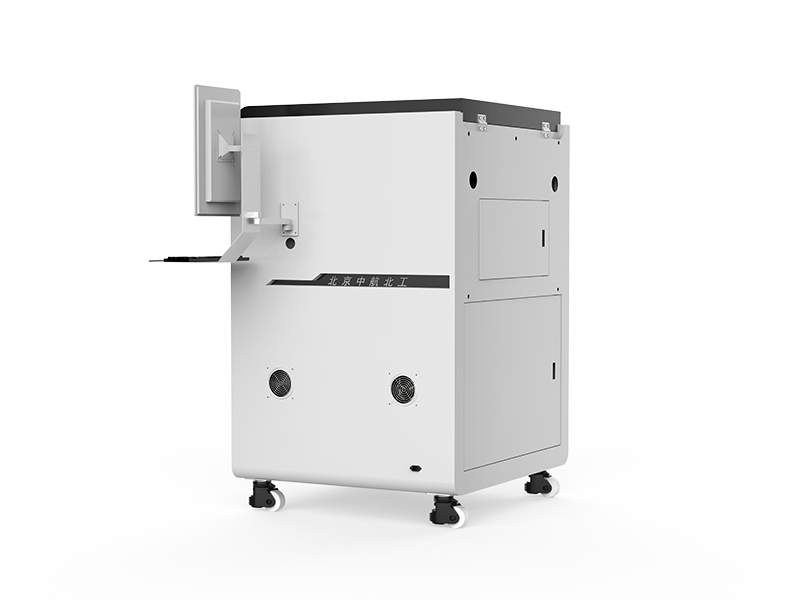

PCB全自動換刀雕刻機 P10 帶深度自動調節 電路板雕刻機

產品特點：

? 采用德國主軸，徑跳小。

? 控制系統：采用四軸控制，X/Y軸采用伺服電機驅動，Z/W軸采用高精度步進電機。

? 自動定深：Z/W軸協調工作，配以同軸深度控制裝置，避免因覆銅板不平導致的加工深度變化。

? 真空吸附：采用網格吸附平臺，避免了雙面膠或夾具固定的繁瑣，提高加工速度和質量。

? 高分辨率激光刀具檢測系統：設備在加工前后都會對刀具進行檢測，檢測分辨率：0.1mm。

? 刀具庫：采用18把帶有定位環的刀具，垂直取放刀，一體化刀庫，獨立刀座。

? 對刀位：采用黃銅材質，垂直對刀，Z/W軸協調工作，配以同軸深度控制裝置，刀具工作過程中雕刻深度一致。

? 吸塵系統：靜音吸塵裝置，邊工作邊吸塵，清除加工過程中產生的粉塵。

? 自動視覺定位：通過500萬像素工業相機及工業鏡頭，只需識別2孔，就能計算出所有孔位置，并可對板面的旋轉、變形進行補償，使鉆孔孔位準確；無需定位孔。

? 自動換刀系統：18刀位自定義刀具規格，自動刀具選擇功能選擇適合的刀具，高分辨率激光檢測刀具系統檢測刀具，加工PCB點擊鼠標即可完成，“傻瓜式”制作PCB。

? 自動刀具選擇：軟件自動選擇適合的刀具參數，免除人工選擇刀具參數的繁瑣。

? 自動原點定位：可以從某一位置回到設定的原點，消除了目測誤差。

? 斷點、斷電續雕：設備具有記憶功能。

? 脫機模擬加工：根據設定的參數，軟件模擬加工過程。初學者可以通過模擬加工熟悉軟件。

? 實時顯示加工路徑：在加工過程中實時顯示當前位置。

? 挖孔：對于孔徑大于0.8mm的孔，用銑刀挖孔，減少換刀次數。

? 區域雕刻：當產品驗證時只需要驗證部分環節時，可以采用區域雕刻，雕刻部分電路。

? 設備具有硬軟件雙重限位保護，保證設備安全。急停按鈕、報警和安全防護罩。

? 無線Wifi控制：無線Wifi模塊實現遠程聯機，并進行遠程操作控制。（選配）

? 機器自帶照明功能，安全防護罩設有觀察窗口，方便觀察整個PCB雕刻過程。

產品參數：

加工面板：單/雙面板

主軸：德國主軸

主軸轉速（r/min）：10000~60000

X/Y驅動：伺服電機

Z/W驅動：步進電機

移動速度（m/min）：≤15

加工板面：≤320x240

加工線徑：≥4

加工線距：≥4

鉆孔孔徑：≥0.15

回零誤差：≤0.002

鉆孔速度（strokes/min）：≤120

刀深調節：自動調節刀深

視覺定位系統：500萬像素

吸塵系統：自動吸塵

限位保護：軟件限位加硬件限位

控制方式：嵌入式ARM

刀具庫：18刀位，自動換刀

通信方式：RS-232/USB

軟件兼容格式：Protel 99SE/DXP、Altium Designer、Cam350、Eagle、Pads、Proteus、Auto CAD等EDA軟件

安全罩：金屬可視安全防塵罩，立式底柜設計，可以存儲耗材

整機功率：500

電源：220VAC（+7%、-10%）/50Hz

外形尺寸：800 x 800 x 1460mm

重量：約280kg
